页岩气固井双凝水泥浆体系
-
Double-SCem 体系特征Ⅰ Double-SCem领浆采用低密度防气窜水泥浆体系，尾浆采用高性能防气窜水泥浆体系，领浆设计为1.45～1.60g/cm3
Ⅱ Double-SCem尾浆密度设计为1.90g/cm3，在水泥浆中加入弹性剂和塑性剂，增加水泥环的抗冲击能力，防止后期作业造成井口带压，优选添加剂、保证水泥浆与地层、泥浆的配伍性。
Ⅲ Double-SCem 稠化时间易调、过渡时间短、顶部强度发展快，防气窜能力强。
Double-SCem 领浆配方及性能
| 产品代号 | 名称 | 加量,%（BWOC） | 加量,%（BWOC） | 加量,%（BWOC） |
| 水泥浆比重（g/cm³） | 1.60 | 1.50 | 1.45 | |
| 干混 | ||||
| JHGG | 水泥 | 100 | 100 | 100 |
| CP-52 | 漂珠 | 15 | 22 | 30 |
| CP-53 | 微硅 | 8 | 12 | 12 |
| G403 | 防窜增韧剂 | 2 | 2 | 3 |
| G310S | 降失水剂 | 2.5 | 2.5 | 2.5 |
| G401 | 膨胀剂 | 2.5 | 2.5 | 2.5 |
| 湿混 | ||||
| GH-9 | 缓凝剂 | 1.0 | 1.2 | 1.1 |
| 石灰比 | 0.66 | 0.75 | 0.78 | |
| 项目 | 实验结果 | ||
| 密度,g/cm³ | 1.60 | 1.50 | 1.45 |
| 流动度,cm | 23.0 | 23 | 23 |
| 稠化时间,min | 267 | 290 | 255 |
| （40～100）Bc时间,min | 2 | 1 | 2 |
| 游离液,% | 0 | 0 | 0 |
| API 失水,mL | 38 | 36 | 36 |
| 抗压强度（30℃×2.1MPa×48h）,MPa | 11 | 9.7 | 8.6 |
| 沉降 稳定性 | 0 | 0 | 0.01 |
Double-SCem 尾桨配方及性能
| 产品代号 | 名称 | 加量,%（BWOC） |
| 水泥浆比重（g/cm³） | 1.90 | |
| JHGG | 水泥 | 100 |
| CP-53 | 微硅 | 2 |
| 堵漏纤维 | 0.3 | |
| G310S | 降失水剂 | 2.5 |
| G401 | 膨胀剂 | 2 |
| GH-9 | 缓凝剂 | 0.8 |
| 水灰比 | 0.45 | |
| 项目 | 实验结果 |
| 密度,g/cm³ | 1.90 |
| 流动度,cm | 22.0 |

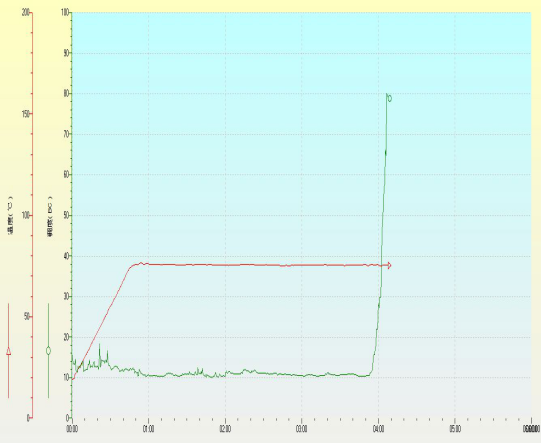

| 稠化时间,min | 173 |
| （40～100）Bc 时间 ,min | 1 |
| 游离液,% | 0 |
| API 失水,mL | 34 |
| 抗压强度(30℃×2.1MPa×48h),MPa | 20 |
| 沉降 稳定性 | 0 |
