- GD-1由AMPS、丙烯酸等原料聚合而成的小分子聚合物。
- GD-1加量一般为0.05%～0.5%(BWOC)。
- GD-1易溶于水。
- 随加量增加可明显调节水泥浆流变性,降低水泥浆稠度。
- 更适用于胶乳、共聚物类外加剂配制的水泥浆。
- 抗高温性能良好，可使用于30℃～180℃(BHCT)。
- 能使水泥石更加密实，使抗压强度提高，并具有一定的降失水作用。
- 具有一定的缓凝作用。
- GD-1可干混或湿混。
- 与其它外加剂配伍良好。
性能特征
技术指标

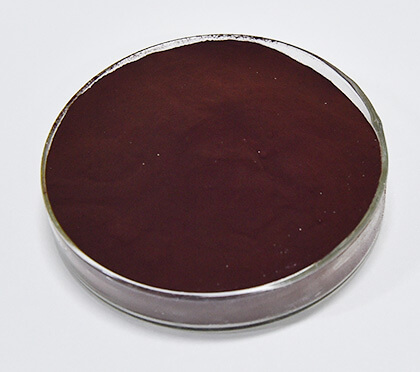

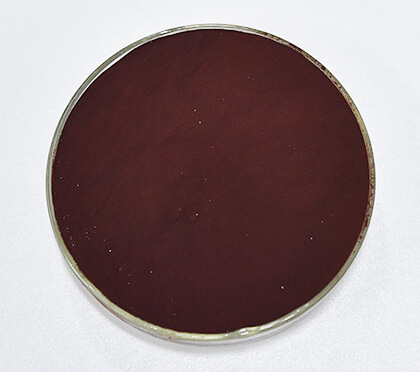

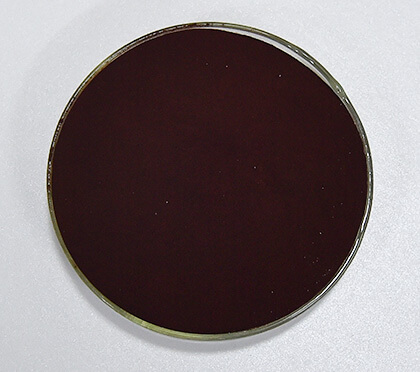

外观 | 无板结粉末 | ||||
细度（0.315mm筛余），% | ＜15.0 | ||||
检 测 项 目 | 技 术 指 标 | ||||
稠化线形，Bc/85℃.70.3MPa.44min | 正常 | ||||
稠化时间之比/85℃.70.3MPa.44min | 1.0～2.0 | ||||
流变性能 | n | ≥0.50 | |||
K, Pa.sn | ≤0.70 | ||||
抗压强度之比/110℃.21MPa.24h | ≥0.80 | ||||
注：1、稠化时间之比：指加有减阻剂的水泥浆稠化时间与纯水泥净浆稠化时间之比； | |||||
表中水泥浆配方：G级高抗水泥， 0.5% GD-1(BWOC)，水灰比0.44，水质为蒸馏水，水泥浆密度为1.90±0.01g/cm3。
包装、储存和运输
- 三复合纸袋包装，25kg/袋。
- 运输应注意防潮和包装破损。应贮存于阴凉干燥处，贮存期为二年。
